法兰式金属软管
所属分类：金属软管
发布日期：2018-6-6
浏览：次
咨询电话：15350828688
分享此产品：

1-161225155542423 (1).gif

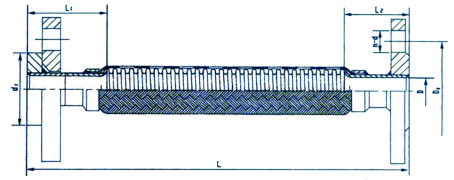

公称压力 PN MPa	公称通径 DN	产品代号	尺寸						供货长度 L mm
公称压力 PN MPa	公称通径 DN	产品代号	D	D1	n-d	d1	L1	L2	供货长度 L mm
1.0	40	10JRL40A-L	39	110	4-Φ18	85	105	60	300-600
	50	10JRL50A-L	49	125		100	115	70	350-600
	65	10JRL65A-L	61	145		120	125	75	400-6000
	80	10JRL80A-L	75	160		135	130	80	400-6000
	100	10JRL100A-L	99	180	8-Φ18	155	145	90	550-6000
	125	10JRL125A-L	123	210	8-Φ18	185	155	95	550-6000
	150	10JRL150A-L	149	240	8-Φ23	210	155	95	550-6000
	200	10JRL200A-L	198	295	8-Φ23	265	170	110	600-6000
	250	10JRL250A-L	248	350	12-Φ23	320	175	110
	300	10JRL300A-L	298	400	12-Φ23	368	200	135
	350	10JRL350A-L	348	460	16-Φ23	428	215	150	700-6000
	400	10JRL400A-L	398	515	16-Φ25	482	235	160	700-6000
1.6	40	6JRL40A-L	39	100	4-Φ14	80	105	60	300-6000
	50	6JRL50A-L	49	110		90	115	70	350-6000
	65	6JRL65A-L	61	130		110	125	75	400-6000
	80	6JRL80A-L	75	150	4-Φ18	125	130	80	400-6000
	100	6JRL100A-L	99	170	4-Φ18	145	145	90	500-6000
	125	6JRL125A-L	123	200	8-Φ18	175	155	95	550-6000
	150	6JRL150A-L	149	225		200	155	95	550-6000
	200	6JRL200A-L	198	280		255	170	110	600-6000
	250	6JRL250A-L	248	335	12-Φ18	310	175	110
	300	6JRL300A-L	298	395	12-Φ23	362	200	135
	350	6JRL350A-L	348	445	12-Φ23	412	215	150	700-6000
	400	6JRL400A-L	398	495	16-Φ23	462	235	160	700-6000
产品代号标记示例	一端为平焊法兰，另一端为活套法兰，法兰材质为碳钢，公称通径为200mm,公称压力为1.0MPa,长度为3000mm。产品代号为：10JRL200A-3000(注：如需不锈钢法兰请标注B)
