磨煤机基础橡胶隔振垫
磨煤机基础橡胶隔振垫
所属分类:磨煤机橡胶隔振垫
发布日期:2018-10-18
浏览:
手   机:15350828688
分享此产品:


     隔振系统的设计,需针对每一个项目的具体情况进行动力学计算,以满足隔振率和振动位移的要求。通过严谨的力学计算,设计合理的刚度、阻尼以及科学的布置隔振器,能够大幅度降低磨煤机振动的传递率,使基础的受力方式变为接近静力的状态,保证动力设备的振动位移控制在规定范围内。

    系统组成

磨煤机基础消能隔振系统由基础台座、橡胶隔振器等组成。橡胶隔振器放置于锅炉房基础与磨煤机基础(底面)台座之间,橡胶隔振器的厚度应配合基础设计单位,保证橡胶隔振器与磨煤机基础紧密接触。

    橡胶隔振器的材质及性能

采用耐老化橡胶隔振器,具有防水、防腐蚀、防老化等性能,采用高阻尼橡胶制作,橡胶本体的阻尼比大于0.2。橡胶隔振器的材质及性能满足相关国家规范的要求。

 橡胶隔振器的设计使用寿命大于50年,消能隔振基础的隔振效率大于 95  %

隔振器总刚度及阻尼比应根据动力分析确定,并提供计算书。

橡胶隔振器不采用整片铺满布置,应分割成块,块与块之间可用粗砂填实(应考虑隔振器压缩后,粗砂不能构成隔振器的横向约束,同时应考虑上部结构混凝土的浇筑)。布置时应确保橡胶隔振器刚度中心与上部重心重合。

基础施工时应考虑隔振器的压缩量。

允许振动线位移0.06mm

橡胶隔震垫物理机械性能满足以下要求:

(1) 拉伸强度≥18MPa,扯断伸长率≥400%,压缩永久变形≤35%;

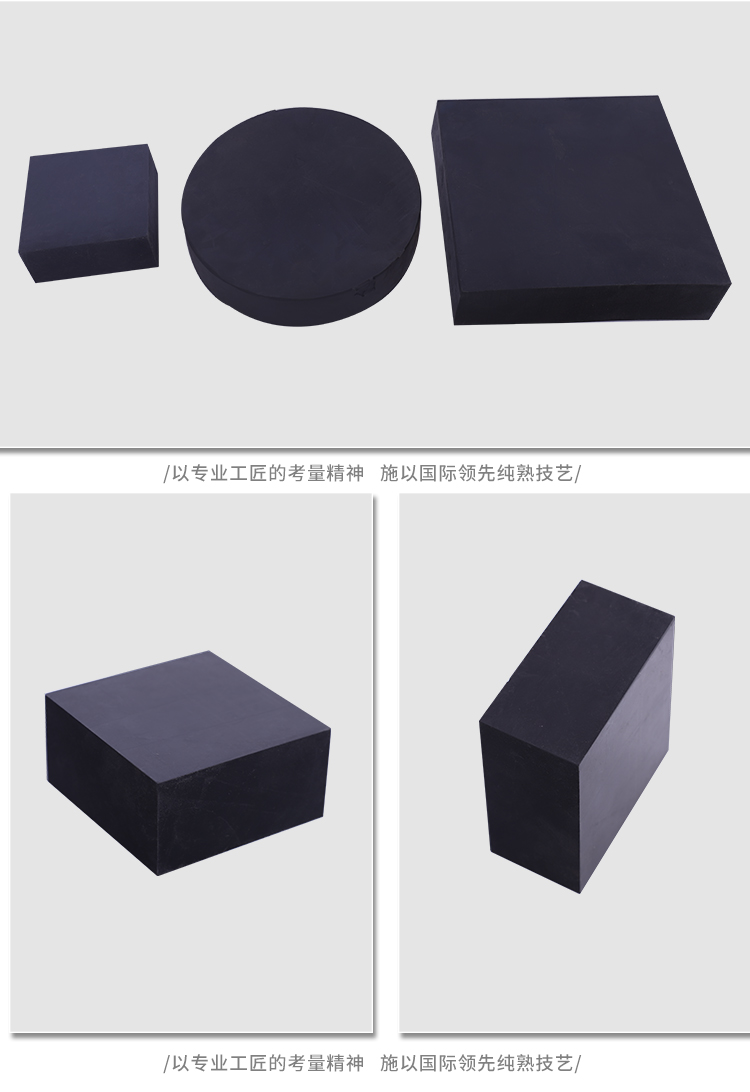

(2) 每块橡胶垫的宽度≥500mm,长度≥500mm,厚度100mm。

(3)硬度(邵氏):70±5,比重:1.6±5%。

(4)材质:橡胶类材料,为剪切型橡胶隔震垫,可分层叠加而成。
